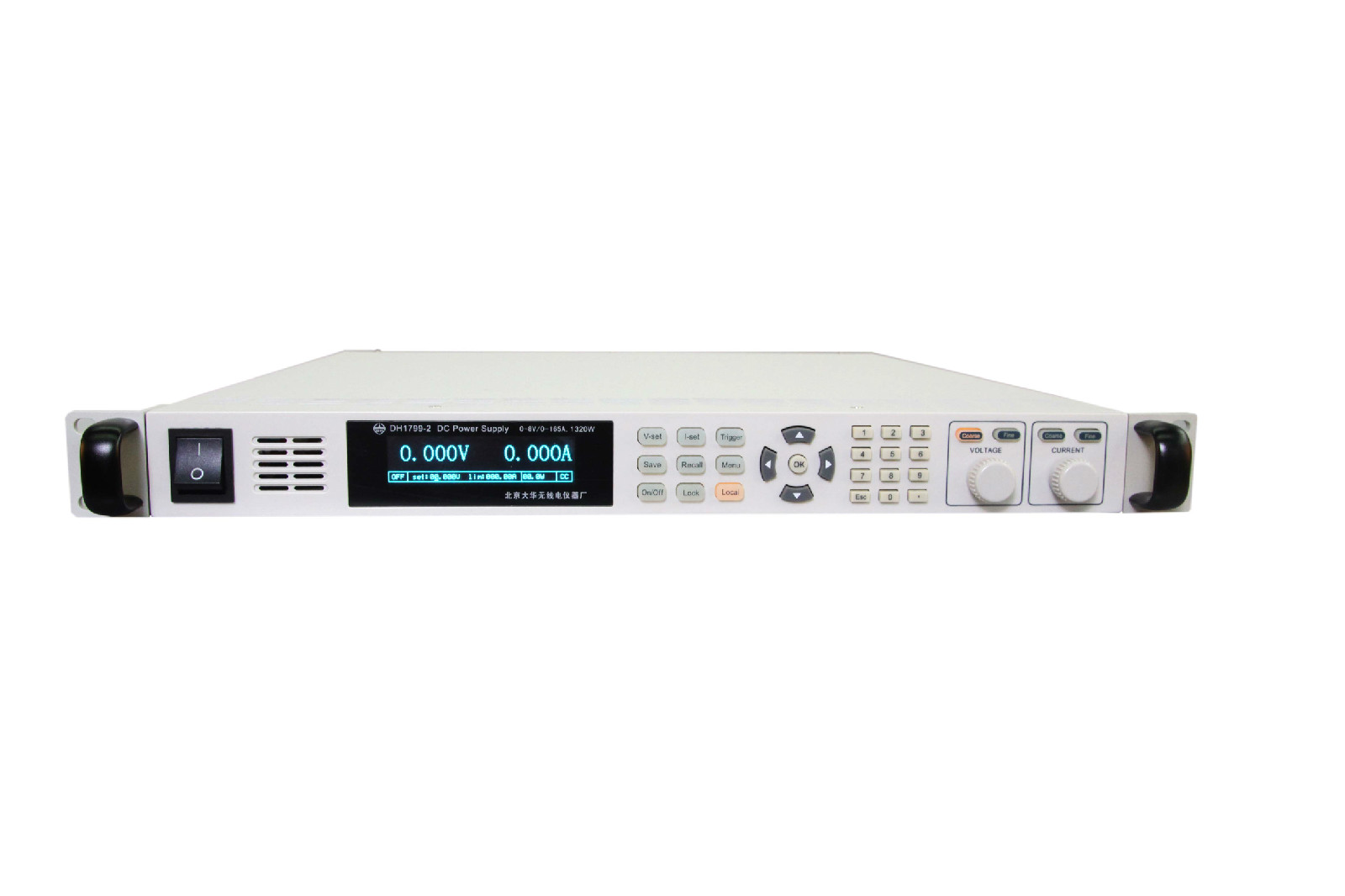

DH1799
湖南湘科力创信息科技有限公司 2018-03-29 11:37:18
l 全系列提供24款机型可选，功率覆盖1500W和750W，电压电流最高600V180A
l 高精度及分辨率可达1mV/1mV；l 低纹波噪声最小仅40mVp-p；
l 高亮度OLED显示屏，视角范围大，显示分辨率高；
l 支持LIST序列编程；l 标配LAN、USB、GPIB和模拟接口，方便您系统连接;
l 支持两台串联四台并联，方便扩展功率，串并联使用时，与单台具有相同的动态特性;
l 内置可调硬件过压保护电路，响应速度更快，更加安全可靠;l 抗干扰能力强，电磁
兼容性好;l 支持远端电压补偿，远距离使用时，也能提供高精度的输出;l 1U超薄体积；
l B系列可任意两款型号组合成单台双通道电源;
指标 型号 | DH1799-1 | DH1799-2 | DH1799-3 | DH1799-4 | DH1799-5 | DH1799-6 | |
输出 | 输出功率（W） | 1080 | 1320 | 1500 | 1520 | 1500 | 1520 |
输出电压（0~V） | 6 | 8 | 12.5 | 20 | 30 | 40 | |
输出电流（0~V） | 180 | 165 | 120 | 76 | 50 | 38 | |
恒压特性 | 源效应（mV） | 2.6 | 2.8 | 3.25 | 4 | 5 | 6 |
负载效应（mV） | 2.6 | 2.8 | 3.25 | 4 | 5 | 6 | |
周期与随机偏移（PARD）单位：mV（rms） | 8 | 8 | 8 | 8 | 8 | 8 | |
设定精度值（mV） | 0.05%+3 | 0.05%+4 | 0.05%+6.25 | 0.05%+10 | 0.05%+15 | 0.05%+20 | |
设定值分辨率（mV） | 0.72 | 0.96 | 1.5 | 2.4 | 3.6 | 4.8 | |
回读值精度（mV） | 0.05%+6 | 0.05%+8 | 0.05%+12.5 | 0.05%+20 | 0.05%+30 | 0.05%+40 | |
回读值分辨率（mV） | 0.72 | 0.96 | 1.5 | 2.4 | 3.6 | 4.8 | |
恒流特性 | 源效应（mA） | 20 | 18.5 | 14 | 9.6 | 7 | 5.8 |
负载效应（mA） | 41 | 38 | 29 | 20.2 | 15 | 12.6 | |
周期与随机偏移（PARD）单位：mV（rms） | 360 | 330 | 240 | 152 | 125 | 95 | |
设定精度值（mA） | 0.1%+180 | 0.1%+165 | 0.1%+120 | 0.1%+76 | 0.1%+50 | 0.1%+38 | |
设定值分辨率（mA） | 21.6 | 19.8 | 14.4 | 9.12 | 6 | 4.6 | |
回读值精度（mA） | 0.1%+540 | 0.1%+495 | 0.1%+360 | 0.1%+228 | 0.1%+150 | 0.1%+114 | |
回读值分辨率（mA） | 21.6 | 19.8 | 14.4 | 9.12 | 6 | 4.6 | |
保护特性 | 输出过压保护（V） | 0.5~7.5 | 0.5~10 | 1~15 | 1~24 | 2~36 | 2~44 |
输出过流保护 | 有 | ||||||
输入过压保护 | 有 | ||||||
输入过压恢复 | 有 | ||||||
输入欠压保护 | 有 | ||||||
输入欠压恢复 | 有 | ||||||
过温保护 | 有 | ||||||
工作温度及湿度范围 | 0～40℃；20～90％RH | ||||||
储存温度及湿度范围 | -40～60℃20～90％RH | ||||||
仪器可靠性指标 | MTBF（θ）≥5000小时 | ||||||
控制方式 | 远程/本地控制 | ||||||
通讯 | RS232、RS485（可选配GPIB,CAN,LAN） | ||||||
抗扰能力 | 引用标准 | GB/T17626.4 | |||||
GB/T17626.5 | |||||||
GB/T17625.1-2012 | |||||||
GB/T17625.2-2007 | |||||||
GB/T17618-1998 | |||||||
输入电源 | 220V±10％50Hz±5％ | ||||||
外形尺寸 | L×W×H：500×415×44mm | ||||||
重量（Kg） | ≤9Kg | ||||||
| DH1799-7 | DH1799-8 | DH1799-9 | DH1799-10 | DH1799-11 | DH1799-12 | ||
输出 | 输出功率（W） | 1500 | 1520 | 1500 | 1500 | 1500 | 1560 | |
输出电压（0~V） | 60 | 80 | 100 | 150 | 300 | 600 | ||
输出电流（0~V） | 25 | 19 | 15 | 10 | 5 | 2.6 | ||
恒压特性 | 源效应（mV） | 8 | 10 | 12 | 17 | 32 | 62 | |
负载效应（mV） | 8 | 10 | 12 | 17 | 32 | 62 | ||
周期与随机偏移（PARD）单位：mV（rms） | 8 | 8 | 8 | 12 | 20 | 60 | ||
设定精度值（mV） | 0.05%+30 | 0.05%+40 | 0.05%+50 | 0.05%+75 | 0.05%+150 | 0.05%+300 | ||
设定值分辨率（mV） | 7.2 | 9.6 | 12 | 18 | 36 | 72 | ||
回读值精度（mV） | 0.05%+60 | 0.05%+80 | 0.05%+100 | 0.05%+150 | 0.05%+300 | 0.05%+600 | ||
回读值分辨率（mV） | 7.2 | 9.6 | 12 | 18 | 36 | 72 | ||
恒流特性 | 源效应（mA） | 4.5 | 3.9 | 3.5 | 3 | 2.5 | 2.26 | |
负载效应（mA） | 10 | 8.8 | 8 | 7 | 6 | 5.5 | ||
周期与随机偏移（PARD）单位：mV（rms） | 75 | 57 | 45 | 35 | 25 | 12 | ||
设定精度值（mA） | 0.1%+25 | 0.1%+19 | 0.1%+15 | 0.1%+10 | 0.1%+5 | 0.1%+2.6 | ||
设定值分辨率（mA） | 3 | 2.28 | 1.8 | 1.2 | 0.6 | 0.312 | ||
回读值精度（mA） | 0.1%+75 | 0.1%+57 | 0.1%+45 | 0.1%+30 | 0.1%+15 | 0.1%+7.8 | ||
回读值分辨率（mA） | 3 | 2.28 | 1.8 | 1.2 | 0.6 | 0.312 | ||
保护特性 | 输出过压保护（V） | 5~66 | 5~88 | 5~110 | 5~165 | 5~330 | 5~660 | |
输出过流保护 | 有 | |||||||
输入过压保护 | 有 | |||||||
输入过压恢复 | 有 | |||||||
输入欠压保护 | 有 | |||||||
输入欠压恢复 | 有 | |||||||
过温保护 | 有 | |||||||
工作温度及湿度范围 | 0～40℃；20～90％RH | |||||||
储存温度及湿度范围 | -40～60℃20～90％RH | |||||||
仪器可靠性指标 | MTBF（θ）≥5000小时 | |||||||
控制方式 | 远程/本地控制 | |||||||
通讯 | RS232、RS485（可选配GPIB,CAN,LAN） | |||||||
抗扰能力 | 引用标准 | GB/T17626.4 | ||||||
GB/T17626.5 | ||||||||
GB/T17625.1-2012 | ||||||||
GB/T17625.2-2007 | ||||||||
GB/T17618-1998 | ||||||||
输入电源 | 220V±10％50Hz±5％ | |||||||
外形尺寸 | L×W×H：500×415×44mm | |||||||
重量（Kg） | ≤9Kg | |||||||
指标 型号 | DH1799B-1 | DH1799B-2 | DH1799B-3 | DH1799B-4 | DH1799B-5 | DH1799B-6 | |
输出 | 输出功率（W） | 600 | 720 | 750 | 760 | 750 | 760 |
输出电压（0~V） | 6 | 8 | 12.5 | 20 | 30 | 40 | |
输出电流（0~V） | 100 | 90 | 60 | 38 | 25 | 19 | |
恒压特性 | 源效应（mV） | 2.6 | 2.8 | 3.25 | 4 | 5 | 6 |
负载效应（mV） | 2.6 | 2.8 | 3.25 | 4 | 5 | 6 | |
周期与随机偏移（PARD）单位：mV（rms） | 60 | 60 | 60 | 60 | 60 | 60 | |
设定精度值（mV） | 0.05%+3 | 0.05%+4 | 0.05%+6.25 | 0.05%+10 | 0.05%+15 | 0.05%+20 | |
设定值分辨率（mV） | 0.72 | 0.96 | 1.5 | 2.4 | 3.6 | 4.8 | |
回读值精度（mV） | 0.05%+6 | 0.05%+8 | 0.05%+12.5 | 0.05%+20 | 0.05%+30 | 0.05%+40 | |
回读值分辨率（mV） | 0.72 | 0.96 | 1.5 | 2.4 | 3.6 | 4.8 | |
恒流特性 | 源效应（mA） | 12 | 11 | 8 | 5.8 | 4.5 | 3.9 |
负载效应（mA） | 25 | 23 | 17 | 12.6 | 10 | 8.8 | |
周期与随机偏移（PARD）单位：mV（rms） | 200 | 180 | 120 | 76 | 63 | 48 | |
设定精度值（mA） | 0.1%+100 | 0.1%+90 | 0.1%+60 | 0.1%+38 | 0.1%+25 | 0.1%+19 | |
设定值分辨率（mA） | 12 | 10.8 | 7.2 | 4.56 | 3 | 2.3 | |
回读值精度（mA） | 0.1%+300 | 0.1%+270 | 0.1%+180 | 0.1%+114 | 0.1%+75 | 0.1%+57 | |
回读值分辨率（mA） | 12 | 10.8 | 7.2 | 4.56 | 3 | 2.3 | |
保护特性 | 输出过压保护（V） | 0.5~7.5 | 0.5~10 | 1~15 | 1~24 | 2~36 | 2~44 |
输出过流保护 | 有 | ||||||
输入过压保护 | 有 | ||||||
输入过压恢复 | 有 | ||||||
输入欠压保护 | 有 | ||||||
输入欠压恢复 | 有 | ||||||
过温保护 | 有 | ||||||
工作温度及湿度范围 | 0～40℃；20～90％RH | ||||||
储存温度及湿度范围 | -40～60℃20～90％RH | ||||||
仪器可靠性指标 | MTBF（θ）≥5000小时 | ||||||
控制方式 | 远程/本地控制 | ||||||
通讯 | RS232、RS485（可选配GPIB,CAN,LAN） | ||||||
抗扰能力 | 引用标准 | GB/T17626.4 | |||||
GB/T17626.5 | |||||||
GB/T17625.1-2012 | |||||||
GB/T17625.2-2007 | |||||||
GB/T17618-1998 | |||||||
输入电源 | 220V±10％50Hz±5％ | ||||||
外形尺寸 | L×W×H：500×415×44mm | ||||||
重量（Kg） | ≤9Kg | ||||||
指标 型号 | DH1799B-7 | DH1799B-8 | DH1799B-9 | DH1799B-10 | DH1799B-11 | DH1799B-12 | |
输出 | 输出功率（W） | 750 | 760 | 750 | 750 | 750 | 780 |
输出电压（0~V） | 60 | 80 | 100 | 150 | 300 | 600 | |
输出电流（0~V） | 12.5 | 9.5 | 7.5 | 5 | 2.5 | 1.3 | |
恒压特性 | 源效应（mV） | 8 | 10 | 12 | 17 | 32 | 62 |
负载效应（mV） | 8 | 10 | 12 | 17 | 32 | 62 | |
周期与随机偏移（PARD）单位：mV（rms） | 60 | 80 | 80 | 100 | 150 | 300 | |
设定精度值（mV） | 0.05%+30 | 0.05%+40 | 0.05%+50 | 0.05%+75 | 0.05%+150 | 0.05%+300 | |
设定值分辨率（mV） | 7.2 | 9.6 | 12 | 18 | 36 | 72 | |
回读值精度（mV） | 0.05%+60 | 0.05%+80 | 0.05%+100 | 0.05%+150 | 0.05%+300 | 0.05%+600 | |
回读值分辨率（mV） | 7.2 | 9.6 | 12 | 18 | 36 | 72 | |
恒流特性 | 源效应（mA） | 3.25 | 2.95 | 2.75 | 2.5 | 2.25 | 2.13 |
负载效应（mA） | 7.5 | 6.9 | 6.5 | 6 | 5.5 | 6.26 | |
周期与随机偏移（PARD）单位：mV（rms） | 38 | 29 | 23 | 18 | 13 | 8 | |
设定精度值（mA） | 0.1%+12.5 | 0.1%+9.5 | 0.1%+7.5 | 0.1%+15 | 0.1%+1.5 | 0.1%+1.3 | |
设定值分辨率（mA） | 1.5 | 1.14 | 0.9 | 0.6 | 0.3 | 0.156 | |
回读值精度（mA） | 0.1%+37.5 | 0.1%+28.5 | 0.1%+22.5 | 0.1%+15 | 0.1%+7.5 | 0.1%+3.9 | |
回读值分辨率（mA） | 1.5 | 1.14 | 0.9 | 0.6 | 0.3 | 0.156 | |
保护特性 | 输出过压保护（V） | 5~66 | 5~88 | 5~110 | 5~165 | 5~330 | 5~660 |
输出过流保护 | 有 | ||||||
输入过压保护 | 有 | ||||||
输入过压恢复 | 有 | ||||||
输入欠压保护 | 有 | ||||||
输入欠压恢复 | 有 | ||||||
过温保护 | 有 | ||||||
工作温度及湿度范围 | 0～40℃；20～90％RH | ||||||
储存温度及湿度范围 | -40～60℃20～90％RH | ||||||
仪器可靠性指标 | MTBF（θ）≥5000小时 | ||||||
控制方式 | 远程/本地控制 | ||||||
通讯 | RS232、RS485（可选配GPIB,CAN,LAN） | ||||||
抗扰能力 | 引用标准 | GB/T17626.4 | |||||
GB/T17626.5 | |||||||
GB/T17625.1-2012 | |||||||
GB/T17625.2-2007 | |||||||
GB/T17618-1998 | |||||||
输入电源 | 220V±10％50Hz±5％ | ||||||
外形尺寸 | L×W×H：500×415×44mm | ||||||
重量（Kg） | ≤9Kg | ||||||
