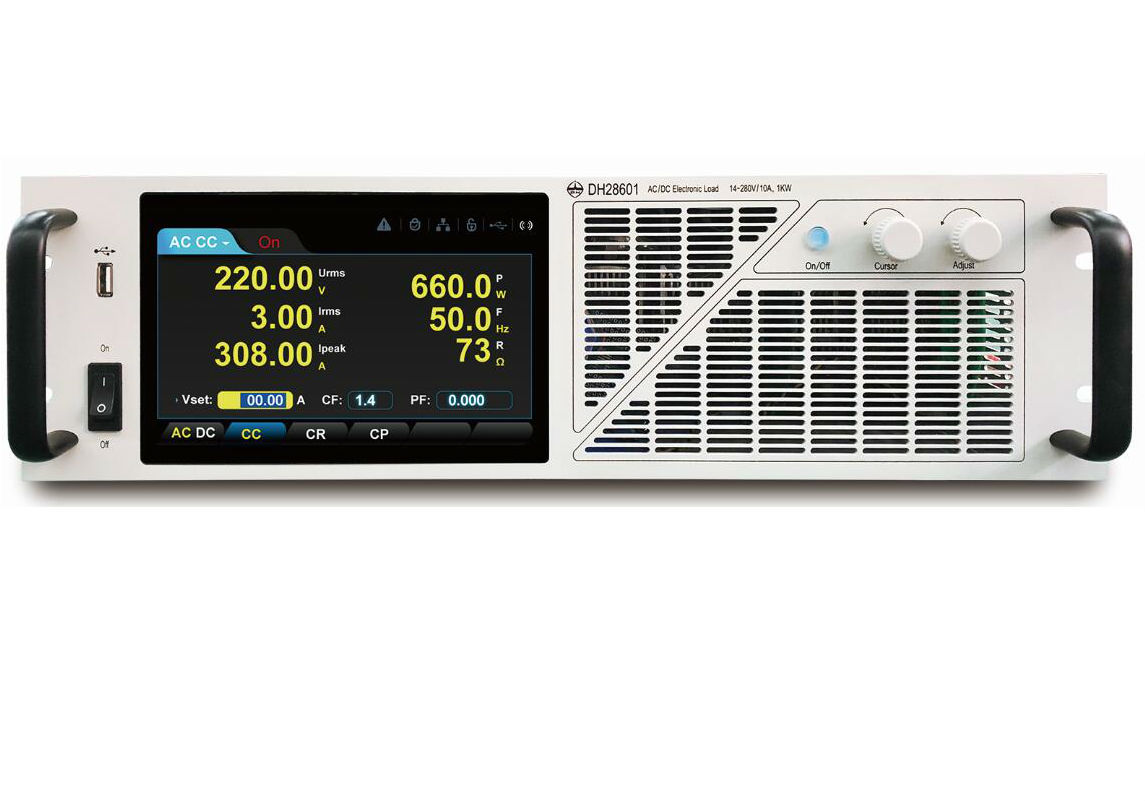

DH28600
湖南湘科力创信息科技有限公司 2018-03-30 10:31:44
l 7寸高清触摸显示屏，可同时显示多项测量参数l 输入频率，最高450Hzl 具有CC，CR，CW，和AC+DC四种输入模式
l 具备三相三线制运行功能。l 具有存储设定值的功能l 可编辑峰值因数l 具有自诊断功能l 具备并联运行功能。最大
支持5台并联。l 标配RS232、LAN接口l 过压、过流、过功率、过温保护功能
指标 型号 | DH28601 | DH28602 | DH28603 | DH28604 | DH28605 | |||
额定输入(AC) | ||||||||
工作电压（注1） | 14-280Vrms | 14-280Vrms | 14-280Vrms | 14-280Vrms | 14-280Vrms | |||
20-400Vpeak | 20-400Vpeak | 20-400Vpeak | 20-400Vpeak | 20-400Vpeak | ||||
最大电流（注2） | 10Arms | 20Arms | 30Arms | 40Arms | 50Arms | |||
40Apeak | 80Apeak | 120Apeak | 160Apeak | 200Apeak | ||||
最大功率（注3） | 1000W | 2000W | 3000W | 4000W | 5000W | |||
频率 | 45-450Hz | 45-450Hz | 45-450Hz | 45-450Hz | 45-450Hz | |||
最小启动电压（注4） | 3Vpeak | 3Vpeak | 3Vpeak | 3Vpeak | 3Vpeak | |||
恒定电流(C.C)模式（注5） | ||||||||
设定范围 | 0-10Arms | 0-20Arms | 0-30Arms | 0-40Arms | 0-50Arms | |||
设定精度（注9） | 1%+0.5%F.S. | 1%+0.5%F.S. | 1%+0.5%F.S. | 1%+0.5%F.S. | 1%+0.5%F.S. | |||
设定分辨率 | 10mArms | 10mArms | 10mArms | 10mArms | 10mArms | |||
稳定度 | 源效应 | ±10mArms | ±10mArms | ±10mArms | ±10mArms | ±10mArms | ||
恒流模式调整率 | ±100Arms | ±100Arms | ±100Arms | ±100Arms | ±100Arms | |||
温度系数(额定电流时) | 200PPM/℃ | 200PPM/℃ | 200PPM/℃ | 200PPM/℃ | 200PPM/℃ | |||
恒定电阻(C.R)模式（注6） | ||||||||
设定范围 | 1Ω-1kΩ | 0.5Ω-5kΩ | 0.3Ω-3.3kΩ | 0.25Ω-2.5kΩ | 0.2Ω-2kΩ | |||
设定分辨率 | 16bit | 16bit | 16bit | 16bit | 16bit | |||
设定精确度（注12） | 0.2%+0.01S | 0.2%+0.01S | 0.2%+0.01S | 0.2%+0.01S | 0.2%+0.01S | |||
稳定度（注13） | ±10% | ±10% | ±10% | ±10% | ±10% | |||
恒定功率(C.P)模式（注7） | ||||||||
设定范围 | 50W-1000W | 50W-1000W | 50W-1000W | 50W-1000W | 50W-1000W | |||
设定精确度（注9、14） | ±5% of set | ±5% of set | ±5% of set | ±5% of set | ±5% of set | |||
设定分辨率 | 1W | 1W | 1W | 1W | 1W | |||
输入电压变动（注15） | ±5% | ±5% | ±5% | ±5% | ±5% | |||
峰值因数（注8） | ||||||||
设定范围 | 1.4-4.0 | 1.4-4.0 | 1.4-4.0 | 1.4-4.0 | 1.4-4.0 | |||
分辨率 | 0.1 | 0.1 | 0.1 | 0.1 | 0.1 | |||
单控设备并联运行 | 含主机5台 | 含主机4台 | 含主机3台 | 含主机1台 | N/A | |||
追踪功能 | 保持主机与从机电流相同 | |||||||
显示 | ||||||||
电压 | 显示位 | 300.0Vrms | 300.0Vrms | 300.0Vrms | 300.0Vrms | 300.0Vrms | ||
精确度（注9） | ±1%F.S. | ±1%F.S. | ±1%F.S. | ±1%F.S. | ±1%F.S. | |||
电流 | RMS显示模式 | 显示位 | 10.00Arms | 20.00Arms | 30.00Arms | 40.00Arms | 50.00Arms | |
精确度（注9） | ±1%F.S. | ±1%F.S. | ±1%F.S. | ±1%F.S. | ±1%F.S. | |||
PEAK显示模式 | 显示位 | 40.0Apeak | 80.0Apeak | 120.0Apeak | 160.0Apeak | 200.0Apeak | ||
精确度（注9） | ±2%F.S. | ±2%F.S. | ±2%F.S. | ±2%F.S. | ±2%F.S. | |||
保护功能 | ||||||||
峰值过流保护(POCP) （注16） | 有 | 有 | 有 | 有 | 有 | |||
过流保护(OCP)（注17） | 有 | 有 | 有 | 有 | 有 | |||
过压保护(OVP) （注16） | 有 | 有 | 有 | 有 | 有 | |||
过功率保护(OPP) （注17） | 有 | 有 | 有 | 有 | 有 | |||
过热保护(OHP)（注18） | 有 | 有 | 有 | 有 | 有 | |||
内部功率元件保护(FUSE BRK) | 内部保险丝熔断 | 内部保险丝熔断 | 内部保险丝熔断 | 内部保险丝熔断 | 内部保险丝熔断 | |||
工作温度/湿度 | 0-+40℃/20%RH-80%RH (无凝水) | 0-+40℃/20%RH-80%RH (无凝水) | 0-+40℃/20%RH-80%RH(无凝水) | 0-+40℃/20%RH-80%RH(无凝水) | 0-+40℃/20%RH-80%RH(无凝水) | |||
重量 | ≤25kg | ≤50kg | ≤75kg | ≤100kg | ≤125kg | |||
尺寸(W*H*D) | 438X132X570（3U） | 438X264X570（6U） | 438X396X570（9U） | 438X528X570（12U） | 438X660X570（15U） | |||
